| 仪器设备名称:桩基完整性检测分析仪[仪器设备留言] |
| 仪器设备型号:PIT-V/PIT-FV |
| 仪器设备品牌:美国 |
| 仪器设备价格:
|
|

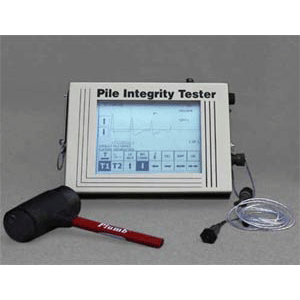

仪器设备名称：桩基完整性测试仪
仪器设备型号：PIT-V/PIT-FV
仪器设备生产厂家：美国
PIT-V/PIT-FV桩基完整性测试仪检测各种灌注桩和打入桩的桩身完整性，判定桩身缺陷的程度及位置。 PIT-V只测速度。 PIT-FV可测力和速度，也可测两个加速度。
特点：
1.采用大尺寸（7.2英寸），高分辨率(全VGA分辨率)的触摸屏取代原来5.2英寸，1/4VGA分辨率的触摸屏。这将显著提高图形的分辨率，操作也更加容易；
2.更大的存储容量(采用PCMCIA存储卡，存储容量几乎不受限制)；
3.提高了存储卡的存储速度，加快了数据传输过程；
4.简化操作菜单的结构，操作更容易；
5.与新的PIT-W软件完全兼容；
6.采用24位的模/数转换卡取代原来16位的模/数转换卡，这将获得更高的模数转换分辨率；
7. 采样频率从原来的43 KHz提高到196 KHz ，采样速度更快。
说明:
桩身完整性检测仪PIT采用了低应变法（也称反射波法、脉冲回波法或瞬态响应法）来检测桩身的完整性。PIT适用于各种灌注桩及预制桩等。它可以检测桩身中存在潜在危险的缺陷（如裂缝、缩径、夹泥、空洞等），并且在一定条件下可以测定基桩的桩长，还可以采用双速度测试法对既有基础下的基桩（如支撑桥梁或高楼）进行检测。用PIT检测时不需要预先计划和埋管，而且现场检测速度快、使用简单，一个人就能操作。由于这些优点，使得对现场全部基桩的完整性进行检测变得既经济又可行。实际中将一个加速度传感器安装在桩顶平面或桩身侧面，负责接收手锤敲击产生的应力波信号。当桩身阻抗变化时，就会产生的早反射波（2L/C之前）信号（或桩底反射波信号）。根据早反射波的相位、到达时间和幅值判定缺陷的性质、位置及程度。实测信号在现场利用PIT就可以进行处理计算，或者传输到计算机用PIT-W软件做进一步分析。PIT采用易于操作的触摸屏幕。内置充电电池可以工作一整天。
技术参数：
PIT主机技术指标：
物理参数尺寸：75×175×235 (mm)
重量：2.2 kg
背光，半反射式VGA显示屏，适合在各种光照条件下使用
工作温度范围：0～40℃， - 存储温度范围：-20～65℃
便携式仪器手提箱内置电池（可连续使用8个小时）
PIT锤技术指标 锤头直径手锤力锤
38.1mm0.5kg0.5kg
50.8mm1.4kg1.4kg
76.2mm3.6kg4.1kg
力锤装有一个5mV/g的加速度传感器
PIT加速度传感器技术指标
.大小：20×20×60 (mm)
.工作温度范围：-50～120℃
.电路：集成阻抗转换电子装置标称
.灵敏度：50mV/g
.加速度范围：±100g
.冲击极限：30,000g
.频率范围：0.7～9000 Hz
.幅值线性：<±1%
.共振频率：>40 kHz
.标称时间常数：>0.5秒 |
|
| 相关产品 |
|
 |

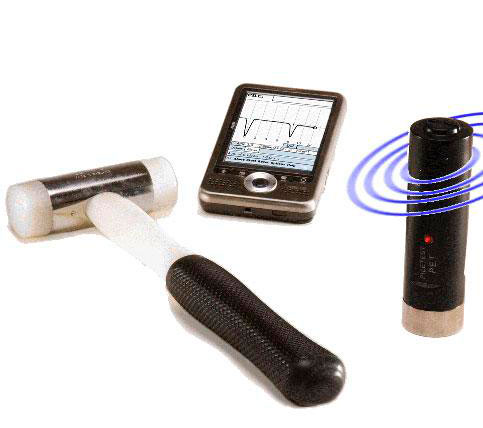

仪器设备名称：小应变桩基完整性检仪[仪器设备留言]
仪器设备型号：PET
仪器设备品牌：英国
仪器设备价格：
PET低应变桩身测试仪采用声波反射法原理，在建筑桩基顶上安装传感器，测得来自桩身的反射波，从而反映桩身的完整性，采用PET 一天可以测几百根桩；采用PET 可以确定桩身的实际长度；采用PET低应变桩身测试仪可以发现桩身内部的缺陷以免产生严重的后果。 PET低应变桩身测试仪性能：桩长从1米到100米， 取决于桩径和土阻力。在条件许可的情况下，单人一小时可测桩100根以上 |
|
 |
仪器设备名称：桩基完整性测试仪[仪器设备留言]
仪器设备型号：TNO SIT-A/B
仪器设备品牌：荷兰
仪器设备价格：
桩基完整性测试的目的:桩基完整性测试（SIT）是一种快速、经济的检测已施工基础桩的方法。SIT桩基完整性测试仪一般用来确定桩底，但也可以测试桩的缺陷，例如：裂缝、夹土以及预制桩、灌注桩的直径改变。这种方法也被称为低应力测试法。 SIT操作过程 在开始SIT测试之前，确保桩头干净，易接触，无破损，无残滞水。并不需要光滑的表面。好在试验前，混凝土有一周以上的龄期。 在测试过程中，用一个特制手锤敲击桩头 |
|
 |

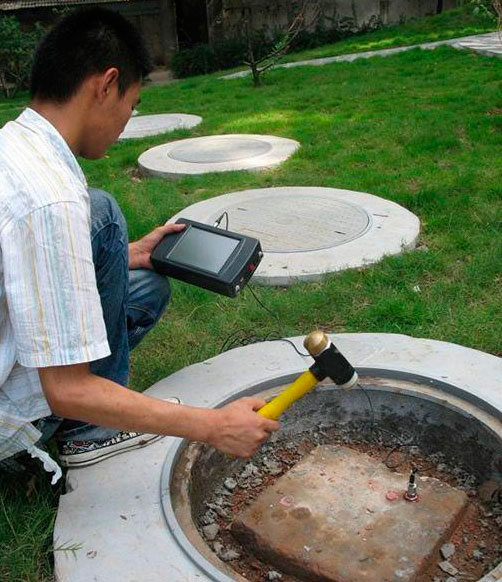

仪器设备名称：低应变桩基完整性仪[仪器设备留言]
