| 仪器设备名称:跨孔透射法超声检测仪[仪器设备留言] |
| 仪器设备型号:CRHA |
| 仪器设备品牌:美国 |
| 仪器设备价格:
|
|
应用：确定预埋在钻孔灌注桩中PVC或钢管对之间的混凝土质量。

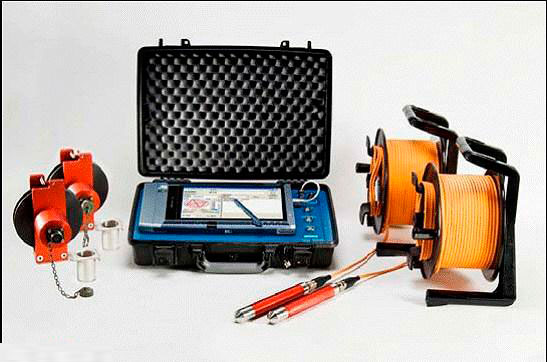

CRHA采用了跨孔超声波透射技术来确定预埋在钻孔灌注桩中PVC或钢管对之间的混凝土质量。
沿着声测管下降的发射器发射高频信号到另一个声测管中的接收器。探头（发射器和接收器）沿着声测管下降在整个桩长范围内进行扫描。在每对声测管中重复同样的步骤，可以检测沿着桩长方向或不同象限内的缺陷。采样频率高达 6 MHz ，确保了高质量的采集数据。
发射器和接收器都带有不同长度的PVC电缆，并且每个探头都有独立的深度编码器。CHA配有小巧轻便，坚固的外壳以及可以在各种光照条件下使用的彩色触摸显示屏。
CRHA 的软件可以实时分析数据，随后还能回放数据以及准备检测报告。缺陷容易识别，而且层析成像软件能使缺陷可视化。
CRHA 满足并超过ASTM D6760-02标准中对声波投射法检测仪器的要求。
层析成像软件（TomoSonic）：
TomoSonic是一套3维层析成像的工具软件，增强了CHA的输出功能。 在合并完所有管对扫描获得的首波时间数据之后， Tomography 软件模块能自动设置各种必需的参数，然后完成数据的曲线声线的分析。 TomoSonic软件包括2维和3维模式浏览器用来显示和帮助识别钻孔灌注桩中的缺陷。
在PDI公司新的网页上，如下的引用：美国联邦公路管理局建议"使用3维图像软件将改进声波透射法测试报告的形式，大大改善了混凝土基桩完整性的描述。这将促进现场项目工程师使用声波透射法，从而程度地降低风险和成本。
TomoSonic 软件特点：
·用户可以选择垂直或水平切片
·显示桩身表面，切片或等速度图
·每个窗口可以显示多个桩或多个视图
·用户可选择全色，双色或黑白显示
·可即刻旋转或变换图像
·显示整个桩或所选择的部分桩
·有4个不同深度处的截面图
·自动计算截面损失百分率
技术参数
物理参数:
尺寸：115 x 190 x 240 mm
重量：4.2 kg
显示屏：在阳光下可读的VGA 触摸
工作温度范围：0℃ - 40℃
电源：内置12V 电池 (可连续使用5 个小时)
电子参数:
PCMCIA 驱动器包括可插拨的存储卡，容量≥ 128 MB
12位模拟/数字(A/D)变换器
采样频率：6 MHz
扫描速率：60次扫描/秒 (提升速度达1.5 米/秒)
测量精度：0.167 μs
用户可调增益，触发电位和发射功率
其他参数:
与Windows CE兼容
可选英制或公制
配有 CHA-W 软件
一年的质保期
带有技术操作手册 |
|
| 相关产品 |
|
 |
仪器设备名称：跨孔透射法超声检测仪[仪器设备留言]
仪器设备型号：CHUM
仪器设备品牌：英国
仪器设备价格：

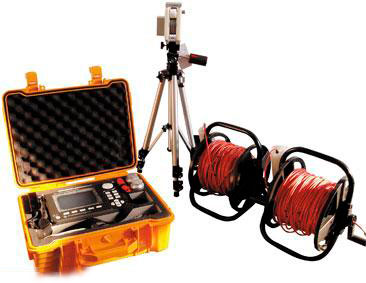

全新的CHUM跨孔超声波深基础无损检测仪 (跨孔超声波检测仪), 采用超声波技术, 对深基础进行无损检测。只需要几分钟，CHUM跨孔超声波深基础无损检测仪就能提供一幅清晰的、一目了然的桩身完整性图形。因此CHUM 在桩基础质量控制中起着举足轻重的作用。 CHUM跨孔超声波深基础无损检测仪同带有USB (Universal Serial&n |
|
 |
仪器设备名称：跨孔法半自动声测系统[仪器设备留言]
仪器设备型号：NM-4A
仪器设备品牌：北京
仪器设备价格：

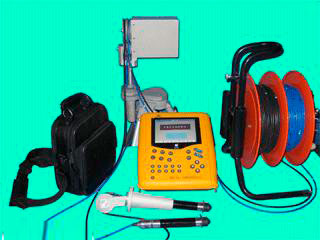

半自动测桩仪适用于已经预埋声测管的混凝土灌注桩的桩身完整性自动检测，判定桩身缺陷的 程度并确定其位置，也适用于岩土工程勘察与施工质量的跨孔自动测试。 选配扩展功能： 冲击-回波测厚系统（适用于楼板、机场跑道、隧道衬砌等单一测试面的结构混凝土厚度）。 依据标准： 中国工程建设标准化委员会标准“超声回弹综合法检测混凝土强度技术规程”》（CECS 02:2005）； 《中国工程建设标 |
|
 |
仪器设备名称：跨孔法全自动测桩仪[仪器设备留言]
仪器设备型号：NM-4A
仪器设备品牌：北京
仪器设备价格：
跨孔法全自动声测系统-全自动测桩系统:适用于已经预埋声测管的混凝土灌注桩的桩身完整性自动检测，判定桩身缺陷的程度并确定其位置，也适用于岩土工程勘察与施工质量的跨孔自动测试，并可扩展为冲击回波混凝土厚度测试系统。 主机技术指标：
主机型号
NM－4A
发射电压
250V、500V、1000V可选
接收灵敏度
≤30μV
声时读测精度
0.1μS
放大器 |
|
 |
仪器设备名称：跨孔双通道自动测桩系统[仪器设备留言]
仪器设备型号：ZBL-U520A
仪器设备品牌：北京
仪器设备价格：
ZBL-U520A自动测桩系统主要用于跨孔声波透射法桩身完整性的自动检测，其他功能与U520超声检测仪完全相同。 超声透射法基桩、连续墙完整性快速检测； 超声-回弹综合法检测混凝土抗压强度； 超声法检测混凝土裂缝深度、不密实区域及蜂窝空洞、结合面质量、表面损伤层厚度、钢管混凝土内部缺陷； 超声法单孔一发双收测井； 耐火材料质量检测； 地质勘查、岩体、混凝土等非金属材料力学性能检测。 依据标准 超声 |
|
 |
仪器设备名称：超声跨孔检测仪[仪器设备留言]
仪器设备型号：JL-LUCA(A)
仪器设备品牌：武汉
仪器设备价格：

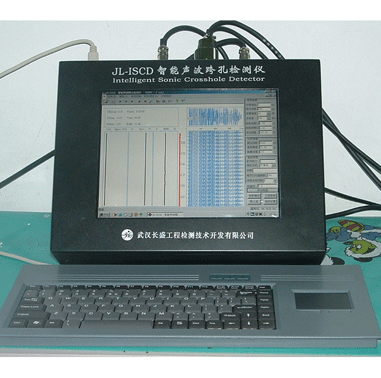

JL－LSCA智能声波跨孔检测仪是根据声波原理检测混凝土桩、混凝土连续墙等结构内部混凝土质量完整性的专用仪器。 在桩身中预埋几根导管，检测时一根导管中的发射换能器到达设定位置发射声波信号，在另一根导管中的接收换能器接收透过桩体的信号，同时记录信号到达的时间和能量以及两换能器的标高。连续同步向上（或向下或往返重复）移动导管中的两个换能器进行连续检测，直到完成整根导管范围的混凝土检测，从而对整个长度和 |
|
 |
仪器设备名称：跨孔超声检测仪[仪器设备留言]
仪器设备型号：RS-ST01D
仪器设备品牌：武汉
仪器设备价格：

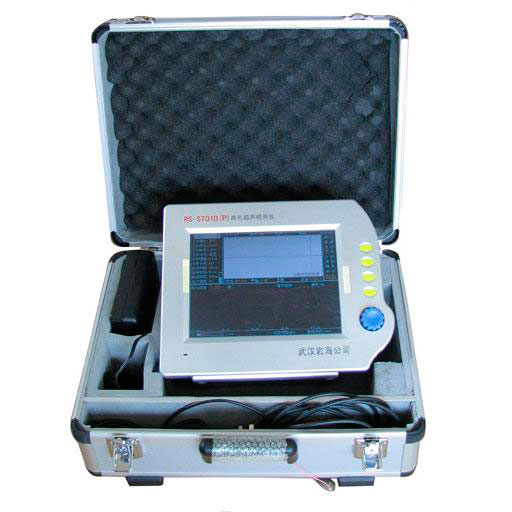

RS-ST01D跨孔超声检测仪 应用领域 ● 桩基/连续墙完整性快速连续法检测 ● 混凝土强度检测，表面损伤、内部缺陷、表面裂缝深度的评定 ● 钢管混凝土缺陷检测，锚杆灌浆饱满度测试 ● 地质勘察，岩体、混凝土等非金属力学性能测试 主要特点 ● 内置工业 |
|
|
|
|
