| 北京路达伟业科技有限公司 >> 公路道路桥梁桩基仪器设备 |
|
 |
| 仪器设备名称:基桩动测仪[仪器设备留言] |
| 仪器设备型号:ZK-7E1/7E2/7E3 |
| 仪器设备品牌:成都 |
| 仪器设备价格:
|
|
ZK-7系列基桩动测仪是检测基桩桩身质量和单桩竖向承载力的动力无损检测系统。该仪器提供机械阻抗法、反射波法、大应变CASE法等检测方法，配有专业的检测报告编写工具，并针对现场测桩工作在硬件和软件上进行优化设计。此仪器操作简便，是基桩检测的理想工具。该仪器还可选配多种软件，如测地基波速的单孔波速法、三分量波速测定法，地脉动测试等。
欢迎使用ZK-7E系列基桩动测仪，
它能助你将复杂的速度时程曲线表征为直观、可靠、易判别的时域图形！
☆主要用途：
低应变法检测桩的完整性
高应变法检测基桩的竖向抗压承载力和桩的完整性
剪切波、地脉动检测
其他振动信号检测
☆主要特性：
书本式超薄型基桩动测仪，是前沿科技高度"集成"的结晶。
该仪具有USB接口，可与任何电脑构成动测系统，简洁、方便。平时计算机可做其他用途，做到一机多用。
该仪能够方便测试者现场分析及数据处理，做到现场发现问题并及时处理，避免室内分析发现问题后再回现场处理的麻烦，做到工程一次到位。
2~6信号采集通道。通道误差≤3%。
浮点放大电路，使动态信号得到合适的增益，从而获得满意的有效的信号。
足够的宽频带响应、兼容各型动测传感器。
微应变通道自动平衡调整。
特别的DC电源系统管理技术，程度减小了电池的空耗，延长了电池的有效使用时间。
Windows全汉化图形字符界面，随时可见的"提示"与"帮助"功能使你能方便、快捷的操作。
真彩色的图文混排报告编写软件，具有快速的文件编排印刷功能。
彩色打印、单色打印与各型打印机全兼容。
采样与分析实时化，当原始信号采集结束即自动给出分析计算数据结果和图形，便于监控动测质量，及时判识初步结果。
"反馈式人工干预"在计算、分析时可随时查找原设参数，也可在调整原参数的同时显示随参数变化的分析结果，以便于人工进行"经验干预"。
丰富的数字处理功能使计算分析变的十分"得心应手"。
低应变"机械阻抗法"与"反射波法"即时"对比"测试，将提供出桩身动态特性的丰富信息及细节。双法测试互为补充，能为综合判断提供可靠的依据。
高应变CASE法可实现快速采集，实时完成"打桩分析"。
高应变测试波形"曲线拟合法"可"自动拟合"亦可"经验干预"，以获得更为准确的分析结果。
主要特点：
1. 电池供电
该仪器的采集仪使用轻便的可充电电池供电，由于采用了省电设计，并具有智能电源管理功能，充电后可满足一天的测桩任务。解决了在野外使用交流电的不便，同时还避免了交流干扰。
2. 便携式
该仪器采用了便携式设计，重量轻，携带方便，便于野外工作。采集仪、计算机、小应变信号线及速度传感器均置于一个仪器箱，小应变另配有肩背式力棒。大应变信号线及大应变的传感器装在“副件包”内，不做大应变测试则不需带出。
3. 全程控智能采集仪
该仪器进一步提高了采集仪自动化水平，采集仪的操作完全由计算机控制。在软件配合下，自动完成电源管理、通道调零、信号调理、滤波、放大、采样等，大大简化了测试人员的工作。
4. 测桩方法全面，功能强大，学习容易，操作方便
该仪器配备机械阻抗法、反射波法、大应变CASE 法等专业测桩软件。该仪器还可选配多种软件，如测地基波速的单孔波速法、三分量波速测定法、地脉动测试等。软件均采用统一直观的全汉字图形化界面，支持菜单、热键、鼠标等多种操作方式，并随时提供简要的提示信息。对于初学者，软件提供强大的自动分析工具；对于有经验的测试人员，软件采用反馈式交互技术支持人工调整各项参数，更细致深入地分析。
5. 现场自动实时分析
该仪器的测桩软件均有现场自动实时分析功能。采样时，无需测试人员干预，软件自动对信号处理和分析，并同时显示原始信号和分析后的结果曲线及数据，使测试人员能有效控制测试质量，以便测试人员能在现场对桩作出初步评估，针对可能存在的问题作更细致的测试。软件无需测试人员干预，即可连续采样并分析，大应变软件可用于打桩过程监控。
6. 基桩检测报告自动编写工具
该仪器配备了基桩检测报告自动编写器，方便地编写符合规范的检测报告。报告编写器自动排版，能使用各种打印机。根据选择，可打印彩色或黑白报告。
7. 有条不紊的数据管理
该仪器对测试数据按“工地名-桩编号-检测方法-测试次数”进行组织和管理，存取和查找方便快捷，能快速浏览比较各次测试数据。软件还能保存各项参数及分析结果。
8. 用途广泛的多媒体笔记本电脑
该仪器的主机采用通用的笔记本电脑，除基桩检测外，还可配合我所及其它各厂家的各种仪器，完成多种检测工作，此外，在编写文件、办公、通信等多个领域还有许多用途。由于采用批量生产，价格便宜，质量可靠，售后服务周到，维修方便，可更换性好。即使出现故障，也可找一台代用，不会影响测桩工作。
技术指标
1) 信号通道：
ZK-7E1：
力通道：3 挡前置放大，1-16 倍程控放大；（定/浮）
速度通道：1-100 倍前置放大，1-16 倍程控放大；（定/浮）
加速度通道：1-100 倍前置放大，1-16 倍程控放大；（定/浮）
ZK-7E2：
力通道：3 挡前置放大，1-16 倍程控放大；(定/浮)
速度通道：1-100 倍前置放大，1-16 倍程控放大；(定/浮)
应变通道（2道）：3挡（100-10000倍）前置放大，1-16倍程控放大；(定/浮)
加速度通道（2道）：3挡(0.02928、0.2928、2.928) 前置放大，1-16倍程控放大；(定/浮)
4道多用途通道：1-100倍前置放大，1-16倍程控(定点/浮点)放大。
2) A/D 转换分辩率：12 位±1/2LSB；
3) 采样频率：500Hz-100000Hz；
4) 采样点数：128、256、512、1024、2048、4096；
5) 触发通道：任选；
6) 触发方式：零触发、内触发、外触发(可增加外触发信号)；
7) 触发电平：8 挡(20mv、40mv、80mv、160mv、320mv、640mv、1280mv、2560mv)；
8) 低通滤波：由程序任意设置；
9) 频响范围：150kHz；
10) 通讯：标准RS-232接口(可转USB接口)，支持带电拔插，速度57600bps；
11) 供电：内置锂电池,可交、直两用；
12) 功耗：ZK-7E1：300mW；ZK-7E2：500mW；
13) 采集仪尺寸：300×210×30(mm)；
14) 采集仪重量：1kg；
15) 主计算机：笔记本计算机(可运行Windows98以上)。
特别增强：
1) ZK-7E2 应变通道自动调零；
2) 程控电源管理，脱离计算机自动断电；
3) ZK-7E2 四通道工程波速检测。 |
|
| 相关产品 |
|
 |

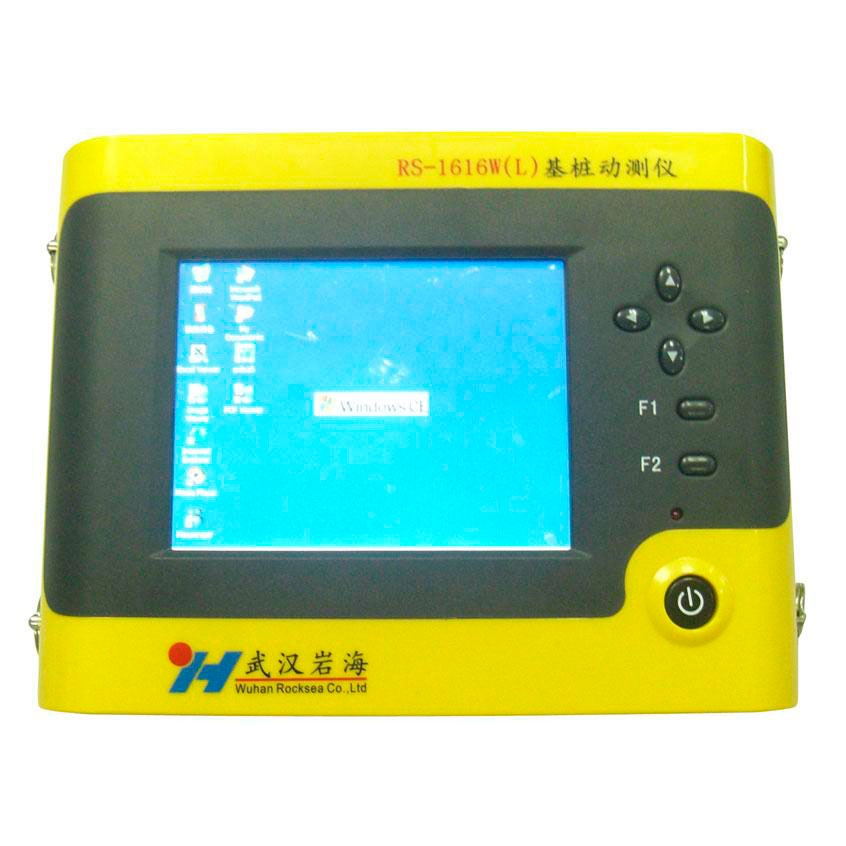

仪器设备名称：桩基动测仪[仪器设备留言]
仪器设备型号：RS-1616W(L)
仪器设备品牌：武汉
仪器设备价格：
RS-1616W(L)基桩动测仪应用于低应变(瞬态)测桩：一体化设计，塑模机箱，大容量，U盘存储，内置锂电池，触摸屏加按键同时操作。 主要特点 ● 高集成度、高可靠性、低噪音 ● windows操作系统，全触摸操作， ● 全汉化菜单，即现缺陷位置，完整性判断一目了然 ● U盘直接转存，数据保存快捷安全 |
|
 |

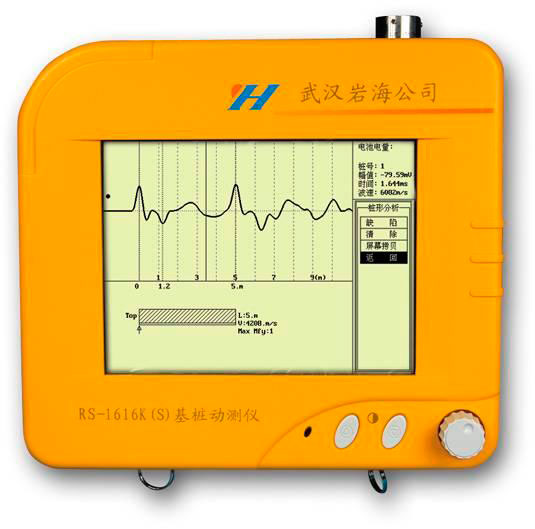

仪器设备名称：桩基动测仪[仪器设备留言]
仪器设备型号：RS-1616K(S)
仪器设备品牌：武汉
仪器设备价格：
RS-1616K(S)基桩动测仪。 1.高应变、各种稳瞬态低应变测桩，2.振动监测，3.P-S测井，4.稳瞬态面波测试，5.地脉动测试，6.桥梁索力测试与分析，7常时微动测试。 主要特点 ● 高集成度、高可靠性、低噪音 ● 全汉化菜单，即现缺陷位置，完整性判断一目了然 ● U盘直接转存，数据保存快 |
|
 |

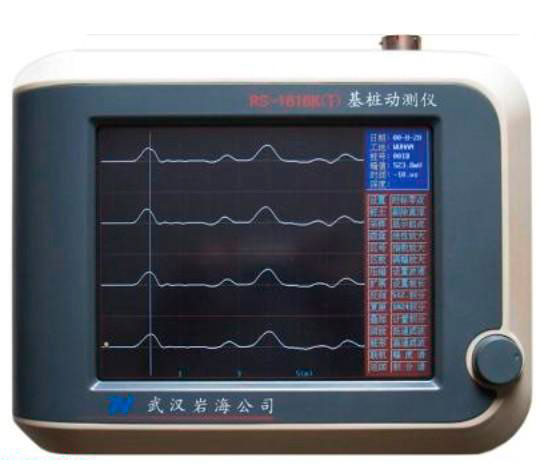

仪器设备名称：桩基动测仪[仪器设备留言]
仪器设备型号：RS-1616K(T)
仪器设备品牌：武汉
仪器设备价格：
桩基动测仪RS-1616K(T)：一体化设计，塑模机箱，大屏幕，U盘存储，内置锂电池，触摸屏+光电旋钮操作 * 高应变、低应变(瞬态)测桩 * 振动监测 * P-S测井 * 桥梁索力测试与分析 * 常时微动测试 * 瞬态面波测试 主要特点 ● 高 |
|
 |

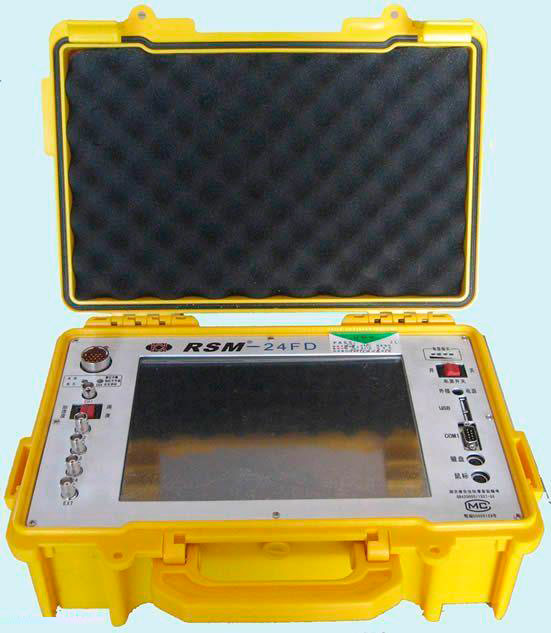

仪器设备名称：工程动测仪[仪器设备留言]
