| 仪器设备名称:智能全角扫描式孔径仪[仪器设备留言] |
| 仪器设备型号:JL-LWDS（A） |
| 仪器设备品牌:武汉 |
| 仪器设备价格:
|
|
JL-LWDS（A）智能全角扫描式孔径仪用于所有地下工程的成孔成槽质量检测；铁路、公路、港口、高层建筑等受力较大桩基孔的检测；地基基础比较差的沿海地区、河流港口工程。
测试参数：孔径、孔深、扩径、缩径、倾向、垂直度、体积比。
原理：

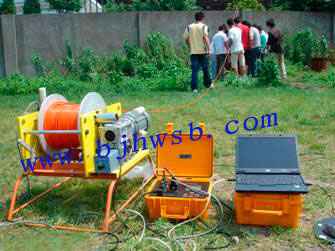

JL-LWDS（A）智能全角扫描式孔径仪由超声波发射接收探头、数据采集仪、计算机及线架等组成，是利用孔壁对超声波的反射特性来检测成孔孔径的大小及孔的垂直度，并准确计算成孔的体积在某一深度的变化情况。利用压电陶瓷换能器作超声波发射接收器，每秒发射接收10~500次，一定频率的超声脉冲，经泥浆传播到孔壁，然后反射回来被同一换能器接收，反射信号到达时间反应成孔孔径的大小，信号强度反应孔壁的特性，可以测试4米的孔径。
电机带动换能器和地磁仪以每分钟60周绕孔轴旋转，地磁仪记录声波测点的方位，同时探头以每分钟1~10米的速度提升或下发，通过深度记录装置记录换能器的深度位置。由于每个功能记录的是数字化数据，可以对成孔进行较为详细的计算分析。
全角扫描式成孔仪克服了现有的仅能在两个垂直方位进行检测的成孔仪的不足，可以在孔内作360度全角扫描，同时通过反射波强度反映孔壁状况，因此提供了更充分的信息。
特色：
· 全智能化：自动扫描测试、自动生成测试结果报告；
· 全方位测试：0~360 °全平面扫描测试；
· 孔壁成像：利用反射波强度对孔壁状况进行成像；
· 实时成像：任意深度平面图、任意方向剖面图实时成像；
· 随时回放：任意深度平面图回放、任意方向剖面图回放；
· 测试参数：孔径、孔深、扩径、缩径、倾向、垂直度、体积比。
指标：
· 测试半径：0.2~3.0m (泥浆)；
· 测试深度：1~150m；
· 测试精度：5mm；
· 超声发射频率：85KHz；
· 超声发射功率：6W；
· 水平扫描速率：360(ordm/s)；
· 发射超声次数：10~500Hz，连续可设；
· 重量：50Kg。 |
|
