| 北京路达伟业科技有限公司 >> 工程地质隧道坝体勘测仪器 |
|
 |
| 仪器设备名称:探地雷达,地质雷达[仪器设备留言] |
| 仪器设备型号:RAMAC/GPR |
| 仪器设备品牌:瑞典 |
| 仪器设备价格:
|
|
瑞典探地雷达(RAMAC/GPR)的应用范围：
基岩探测，水文调查，探地调查，岩熔及空洞探测，湖（河）底形态调查,隧道超前探测，坝体深部探测，冰川调查，滑坡调查；古墓及其它未知物探测，管网普查及管线探测，坝体质量检测，不明物体定位；隧道衬砌质量检测，混凝土质量检测，钢筋分布检测，墙体质量检测，路面检测（分层、缺陷定位及质量评估），桥面及桥桩质量检测等。
瑞典MALA公司（MALA GEOSCIENCE AB）是一家致力于探地雷达研制及生产的专业化公司。
1980年,MALA公司推出孔内雷达,它的孔内雷达技术是世界上好的，目前测深可达2500米。
1994年,MALA公司推出地面雷达（RAMAC/GPR），该雷达可与孔中天线兼容。RAMAC/GPR 采用新技术，并形成自己的特点，逐渐得到世界上广大用户的认可与喜爱。目前在世界市场的占有率已超过53%。尤其是在北美和欧洲以其集成化程度高、体积小、重量轻等特点得到用户的认可。在中国也越来越多的用户了解并认可了RAMAC/GPR，共计200多台瑞玛雷达凭借其优异和稳定的性能及很高得性价比,被用户接受并被广泛的应用在中国的工程勘察,工程检测事业中。
瑞典探地雷达(RAMAC/GPR)的主要特点：
高集成化、真数字式、高速 、轻便，是当今世界上唯一可以单人操作的探地雷达。
系统集成化程度高，体积小、重量轻（主机重量仅为1.9公斤）。
功耗低，主机功耗仅为25W；系统耗电量低，不需电瓶供电，为野外工作提供方便。
天线与主机之间采用光纤连接，频带宽、速度快、数据质量好、抗干扰能力强，因此发射机、接收机及主机之间不会相互干扰。
由于采用高压窄脉冲技术，其发射脉冲源与天线一一对应，因此穿透能力强。
MALA公司首先研制生产的超强地面耦合天线(RTA天线)，极大地增强了天线的探测深度。迄今只有MALA公司有能力生产RTA天线。
100兆、250兆、500兆、800兆、1200兆、1600兆及2300兆天线采用屏蔽方式，因此其抗干扰能力强。
MALA公司的2.3GHz高频天线是市场上频率高的天线，具有高的分辨率。
主机可与低频、中频、高频天线全部兼容，同时与孔中天线也兼容，因此性能价格比高，为用户添置新天线节约资金。
显示方式采用外接笔记本方式，这样就不会由于计算机技术的飞速发展而导致设备很快落后。
瑞典探地雷达(RAMAC/GPR)在国际上的影响。
瑞典探地雷达(RAMAC/GPR)凭借其优异的性能，多次在世界重大工程勘察和工程检测中大显身手。
1．美国“9.11”事件后，美国政府选择了瑞典探地雷达(RAMAC/GPR)对世贸废墟进行探测。
2．联合国在伊拉克进行的武器核查。
3．埃及古墓考古（美国NBC电视台提供）(中央电视台新闻30分)。
4．雅典警方使用瑞典探地雷达(RAMAC/GPR)对体育场馆的安全进行检测。
5．四川乐山大佛检测
RAMAC/GPR探地雷达配置详细说明
一 主机部分
l RAMAC探地雷达新三代数字式主机（ProEx）：（必配）通用型主机（ProEx ）可用汉化采集软件Ground Vision中文Windows2000/xp下进行操作。它通过以太网通讯 100Mbit/s为了应用新电子技术及满足工程需要，MALA公司推出三代数字式雷达主机ProEx。新主机ProEx能够更加适合高级和专业用户。可与RAMAC/GPR的所有天线兼容，天线与主机间采用光纤真数字传输，且速度很快。
·模块化设计
·双通道（同时采集4个数据剖面）
·添加扩展单元后直接变成多通道（多可接8对天线，同时采集16个数据剖面）
·兼容所有MALA公司的屏蔽、非屏蔽及孔中天线
·支持阵列天线
·以太网通讯
·脉冲重复频率：100KHz (可升级至1000kHz)
·各道独立采集：多道同时采集时，速度与单道采集一样快！
瑞典MALA公司的模块化、全系列探地雷达系统能够满足高级专业用户的需求。该雷达系统的核心是ProEx主机，它是全部根据新的技术平台来设计。ProEx主机是MALA公司雷达系列产品中通用性高的，是闻名于世的RAMAC/GPR CUⅡ主机的升级产品。
ProEx可以完全兼容MALA公司的全系列天线，用户可以根据需要准确、高效、实时地进行勘探和检测。
MALA公司的模块化设计可以让用户方便经济地进行系统配置。用户只需购买当前需要的天线；当有新的工程需求时，再进行天线扩容即可。
|
标准主机 |
一个扩展单元 |
两个扩展单元 |
三个扩展单元 |
|
记录道数 |
4 |
8 |
12 |
16 |
|
物理通道数 |
2（2Rx,2Tx） |
4(4Rx,4Tx) |
6(6Rx,6Tx) |
8(8Rx,8Tx) |
它是真正的三维雷达。多道系统可以使用相同频率的天线，也可以使用不同频率的天线。
主机参数指标：
|
脉冲重复频率 |
100，200，330…kHz (高可达1000kHz) |
A/D转换 |
16位 |
|
采样样点数 |
128-8192(用户自选) |
迭加次数 |
1-32768(自动或用户选择) |
|
采样频率 |
0.2->100GHz |
信号稳定性 |
< 100ps |
|
通讯方式 |
以太网通讯 100Mbit/s |
通讯速度 |
100M/S |
|
天线与主机连接 |
光纤 |
重量 |
1.9kg |
|
触发方式 |
距离、时间、手动 |
分辨率 |
5ps |
|
时窗范围 |
0-45700ns |
扫描速率 |
1000扫/秒 |
|
工作温度 |
－20℃～＋50℃ |
环境标准 |
IP67 |
|
供电 |
12V RAMAC/GPR标准锂电池或12V适配器 |
天线兼容性 |
兼容所有RAMAC/GPR天线 | |
|
| 相关产品 |
|
 |

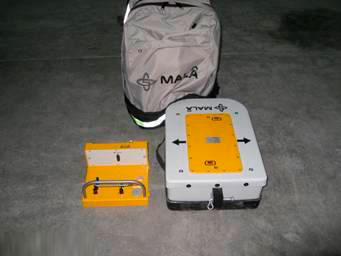

仪器设备名称：探地雷达,地质雷达[仪器设备留言]
仪器设备型号：RAMAC/CPR
仪器设备品牌：瑞典
仪器设备价格：
功能 ◆新建筑物的质量控制 ◆新建筑和既有建筑的内部检测 ◆墙壁、地板和楼板内部检测 ◆支撑物和支撑梁的质量检测 ◆隧道壁、顶和地面的检测 ◆停车场和车库的检测 ◆钢筋、管道，张拉钢缆等的定位 ◆混凝土结构内部空洞的定位 ◆混凝土层厚度检测 ◆桥面厚度检测 ◆路面沥青层、混凝土层、垫层和基层厚度检测 ◆路面各层内缺陷和空洞定位 特点： ◆高集成化、真数字式、高速、轻便，主机仅重2.4公斤，是当今世 |
|
 |
仪器设备名称：探地雷达,地质雷达[仪器设备留言]
仪器设备型号：RIS-K2
仪器设备品牌：意大利
仪器设备价格：
◆路桥检测：沥青层厚度检测及分层分析，路基病害检测，路面下管线等埋设物探测，机场跑道检测、公隧道检测，桥梁结构检测 ◆铁路检测：路基分层分析，病害检测，挡土墙检测，隧道衬砌检测，隧道超前预报等 ◆混凝土检测：钢筋定位、保护层厚度检测，建筑探伤（裂缝、空洞、蜂窝），建筑内隐蔽物查找，桥隧检，堤坝检测，桩基检测等 ◆市政及非开挖检测：各种材质的管线、地下构筑物（人防、地道、地下室等）的探测、绘图及建库 |
|
 |
仪器设备名称：探地雷达,地质雷达[仪器设备留言]
仪器设备型号：SIR-3000
仪器设备品牌：美国
仪器设备价格：
轻便的SIR-3000便携式透地雷达系统的基本用途： ●混凝土测厚和缺陷检测 ●钢筋透视 ●市政管道成图 ●地质调查 ●冰雪覆盖层厚度探测 ●考古 ●寻找地下埋设物 ●地下溶洞，坝体中空洞和裂缝调查 ●公路路面、桥梁检测 ●隧道衬砌厚度和缺陷调查 ●隧道超前预报检测 主要特点 1. SIR-3000型雷达的一体化设计，加上内置式可充电电池，性能坚固耐用，整机仅4公斤重，是目前市场上轻便的 |
|
 |

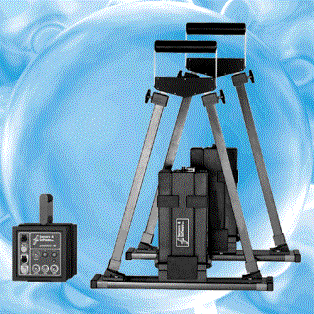

仪器设备名称：探地雷达,地质雷达[仪器设备留言]
