| 仪器设备名称:孔压计/孔隙水压力计[仪器设备留言] |
| 仪器设备型号:DY511 |
| 仪器设备品牌:湖北 |
| 仪器设备价格:
|
|

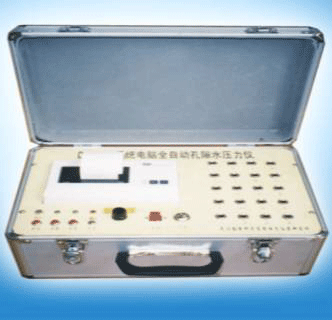

电脑全自动孔隙水压力计是一种高智能化的岩土原位监测仪器。它适用于对尾矿坝、土工堤坝体、路基、桩载荷试验、各种高层建筑物的地基以及原料场地基孔隙水压力、水位进行原位监测。为计算地基稳定性及控制施工加荷速率、测试桩承载力、摩擦力以及坝体浸润线安全监测提供可靠原位测试数据。可自动测定打印孔隙水土压力钢筋计参数分辨率：0.05kpa。
说明:
本仪器采用当前国内外新单片机技术，能够对弦式传感器（包括：孔隙水压力计、土压力盒、钢筋计、锚杆测力计、混凝土应变计，上述传感器不论单双线圈均可使用本仪器）实现20路全自动数据采集、信号处理和打印输出频率值。本仪器能捕捉到突变和瞬时变化的信号（如强夯过程测试瞬间夯击能）。
仪器硬件集成化，设有很强的硬、软件抗干扰措施。仪器抛掉了现有的各种钢弦频率仪传统的间接测量法，而采用直接测量法和计算机数字滤波新技术，自动滤掉各种外界干扰而引起的不稳定频率值，得到稳定频率值，使测试精度达到±0.5Hz。本仪器去掉了传统的接线箱，可直接将多个测头直接输入仪器中。机内设有抗干扰稳压器，因此不需要外接稳压器，直接由220V交流供电，并配有电脑时控电源，适合无交流电源或经常停电地区使用。
经过多年大量工程应用，并不断完善改进，到目前为止，该仪器稳定性能好，测试精度高，温度范围宽，操作十分简便，能满足用户在各种野外环境中使用。
主要技术指标
⒈ 自动巡回检测点：20路
⒉ 手动路数选择：1—20路任意设定
⒊ 数据定时打印，并可进行输出选择，分、时、天任意设定
⒋ 打印速度：每点行100ms
⒌ 测试精度：±0.5Hz
⒍ 温度范围：–10C — +60C
⒎ 供电方式：交直两用,交流为220V
⒏ 体积：210×75×230mm
⒐ 重量：2Kg
面板说明
⒈ 交流电源插座：220V电源由此插座输入仪器。
⒉ 交流电源开关：按下交流电源接通、弹起断开。
⒊ 直流电源插座，接电脑时控电源直流输出插座，直流电源开关由电脑时控电源控制，置“供电”则接通直流电源，置“关”则断开直流电源。
⒋ 电源指示灯，接通交流或直流电源指示灯亮。
⒌ 自动、手动开关：当开关倒向自动一边时，接通电源后仪器自动进入20路巡回检测状态，打印20路2遍后如下关机则自动进入12小时延时状态，12小时定时到又自动打印20路2遍，然后进入延时状态，如此循环。
当关倒向手动一边时，接通电源、仪器自测后进入送数值等状态，按下表操作，可送入打印路数，定时时间二个参数。
举例一：10路1小时循环检测
操作步骤：
⑴ 按下送数按钮 10次
⑵ 按下位选按钮 2次
⑶ 按下送数按钮 1次
⑷ 按下位选按钮2次后即启动运行
举例二：5路连续检测
操作步骤：
⑴ 按下送数按钮 5次
⑵ 按下位选按钮 4次后即启动运行
⒍ 复位按钮，每按一次复位按钮，程序从头开始运行。开机如果运行不正常时，也可按一下复位按钮。
⒎ 进纸按钮，按一下进纸按钮，打印机纸向前空走一段。
⒏ 自测按钮，自测按钮和进纸按钮同时按下打印机即自动检测，可以检 测打印机是否正常。
⒐ 传感器输入插孔，20路传感器由此插孔输入。
操作说明
⒈ 将1—20传感器插入传感器输入插孔，多余插孔应插上电阻负载，传感器插入前用万用表测量是否开路（电阻值为无穷大），或是否短路（电阻值为零）。如发现上述两种情况，应重新检查传感器引线到插头部分是否焊接好，是否短路。否则就是传感器故障，应更换传感器。
⒉ 将自动手动开关置位：置“自动”位置开机自动工作，置“手动”需根据表一送入路数和定时时间两个参数，详见表一和举例。
⒊ 接通交流电源，按下交流电源开关，如果是直流电源供电，应将电脑时控电源输出线接到直流电源插座上，将直流电源开关置“工作”位置。
⒋ 仪器重复打印2遍，以便校对，2遍数据相同或相差0.5Hz，说明工作正常。
⒌ 按位选按钮和送数按钮时，不可过快或过慢，否则送数不准。因为仪器是定时扫描这两个按钮。
⒍ 上打印纸时，应将色带架取出，待纸装好后再上色带架。
数据计算
⒈ 传感器标定
传感器埋入前首先要进行严格的现场标定，现场标定值与厂家标定值之间差值 >5Hz时，该传感器不能使用。现场特殊情况下 >5Hz时，应作平移问题。
⒉ 传感器埋设示意图（以孔隙水压力计为例）
⒊ 内业资料整理
K = P / （f2初―f2测） ………………（1）
P = K （f2初―f2测） …………………（2）
式中：f初—加载前的频率值，单位Hz；
f测—加载后的测试频率值，单位Hz；
P — 标定时为外加气压值；测试时为孔隙水压力值，单位Kpa；
K —传感器标定系数
传感器标定系数由公式（1）计算，孔隙水压力P值由公式（2）计算。
工程应用实例
⒈ 武钢原料场堆载预压试验孔隙水压力监测（获部优工程）；
⒉ 铜陵狮子山扬山冲尾矿坝孔隙水压力监测；
⒊ 马钢南山铁矿1号付坝浸润线监测；
⒋ 马钢原料场堆载试验孔隙水压力、土压力监测；
⒌ 马钢原料场强夯试验孔隙水压力、土压力监测（获部优工程）；
⒍ 宝钢原料场堆载试验孔隙水压力监测；
⒎ 马钢自备电厂灰坝孔隙水压力监测；
⒏ 武钢三炼钢试桩钢筋计、土压力监测；
⒐ 武钢四烧结厂试桩奂钢筋计、土压力监测；
⒑ 梅钢连铸车间试桩钢筋计、土压力监测；
⒒ 武钢金山店尾矿坝孔隙水压力监测；
⒓ 武钢耐火厂、石家庄钢厂等钢筋计试桩监测。
仪器维修及清单
由于该仪器采用大规模集成电路，所以故障率低，在使用过程中如发现测试数据不对，可先用万用表测试传感器是否开路、短路，否则是线圈开路或进水，再则看是否荷载不稳定，要根据现场情况判断。如发现是仪器本身故障，本所负责长年维修。
仪器清单如下：
⑴ 主机一台
⑵ 色带架一个
⑶ 打印纸5卷
⑷ 说明书1份
⑸ 传感器专用二芯插头5个 |
|
