| 北京路达伟业科技有限公司 >> 工程地质隧道坝体勘测仪器 |
|
 |
| 仪器设备名称:红外探水仪[仪器设备留言] |
| 仪器设备型号:HW-304 |
| 仪器设备品牌:北京 |
| 仪器设备价格:
|
|

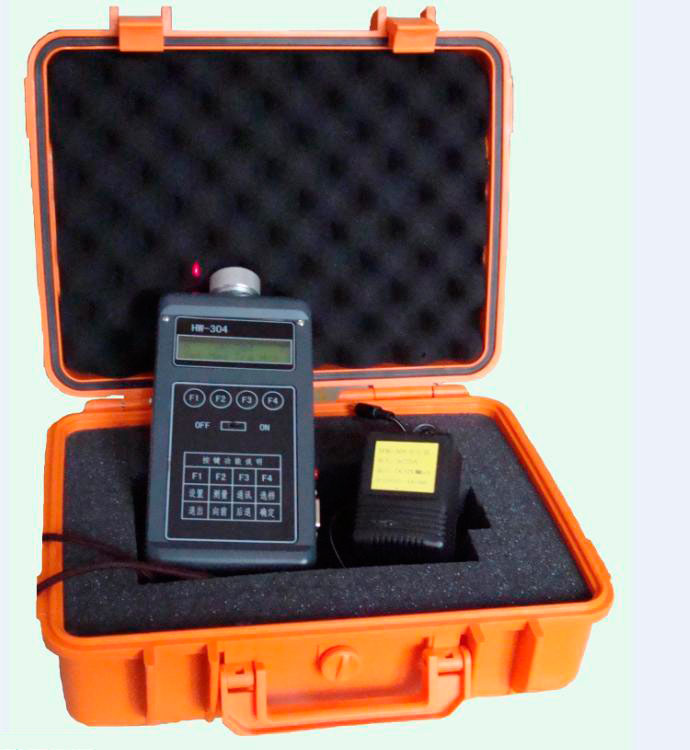

HW-304隧道红外探水仪
1、通过超前探测可预报掘进前方30米范围内有无含水断层和溶洞。
2、通过对顶板上方探测，可确定隧道上方30米范围有无含水层或含水构造。
3、通过对底板下方探测，可了解下方有无含水构造，以预防滞后突水。
4.、分别向两边墙外部探测，了解30米范围内有无含水体或者含水断层，以预防含水断层在前方与隧道相交造成大突水。
HW-304型红外探测仪，是在303型的基础上改进而成的。它将探测场强数据按一定的格式储存在仪器内，并用通讯电缆与微机连接后，将探测数据传输至微机，实现快速准确成图。避免了探测过程中读数报数记数的错误。
一、红外探测概述
地质体每时每刻都在由内部向外部发射红外辐射，并形成红外辐射场。地质体由内向外发射红外辐射时，必然会把地质体内部的地质信息，以红外场的形式传递出来。
当隧道前方和外围介质相对比较均匀，且不存在隐蔽灾害源时，沿隧道走向分别对顶板、底板、左边墙、右边墙向外进行探测，所获得的红外探测曲线，具有正常场特征。当隧道断面前方或隧道外围任一空间部位存在隐蔽灾害源时，隐蔽灾害源产生的灾害场就一定会迭加到正常场上，使正常场中的某一段曲线发生畸变，畸变段称作红外异常。红外探测就是根据红外异常来确定隐蔽灾害源的存在。隐蔽灾害源是指含水断层、含水溶洞、地下暗河等。
HW－304型红外探测仪，是在303型的基础上改进而成的，它可将探测场强数据储存在仪器内，用通讯电缆与微机连接后，可将探测数据直接传输至微机，实现快速准确成图。
二、红外探测仪在超前地质预报中的作用
在复杂地质条件下，特别是岩溶发育地区，相对掘进隧道的隐伏水体或含水构造，除了出现在掘进前方之外，还可能出现在顶板上方、底板下方、两边墙外部。针对复杂水文地质特点，红外探测仪可实现全空间全方位探测。其具体地质预报内容如下：
1、通过超前探测可预报掘进前方30米范围内有无含水断层和溶洞。
2、通过对顶板上方探测，可确定隧道上方30米范围有无含水层或含水构造。
3、通过对底板下方探测，可了解下方有无含水构造，以预防滞后突水。
4.、分别向两边墙外部探测，了解30米范围内有无含水体或者含水断层，以预防含水断层在前方与隧道相交造成大突水。
三、使用条件：
温度：0℃一＋400摄氏度
湿度：应不大于80％。在潮湿环境工作不应超过8小时。
大气压力：（0.8－1.1）×105Pa。
无腐蚀性气体和强电磁场干扰。
四、技术参数：
瞄准方式：红色激光。
电 源：镍氢可充电电池
电源电压：1.2V×5
电流参数：正常工作电流为： 28mA
背景光电流为： 18mA
激光器电流为： 20 mA
测量辐射场场强分辨率：H档为：0.05 mw/cm2
M档为：0.07 mw/cm2
液晶显示：LCD，带背景光照明
仪器尺寸：180×88×34（mm）
重 量： 350 g
附 件：通讯电缆、光盘，充电器。 |
|
